本文介绍了基于 Azure Kinect DK 深度相机的人形机器人 H1 双手臂遥操作示例程序。该程序实现了对 H1 机器人双手臂的遥控功能。 其中，单个手臂的控制范围包括4个自由度：肩部俯仰关节、肩部滚动关节、肩部偏航关节和肘部俯仰关节。因此，整个系统可以同时控制双臂共 8 个自由度，为人机交互提供了很大的灵活性。

【实验教学目标 】

效果演示

软件环境搭建

本例程在 Ubuntu 20.04 操作系统下进行测试，在其他版本的操作系统上构建时，所需条件和步骤可能会与本文档描述的存在差异。您可以根据实际使用情况调整构建过程。

Azure Kinect 环境配置

Azure Kinect DK 深度相机驱动共包括两部分：相机 SDK 和身体跟踪 SDK 。

1. 相机 SDK

开发者可以在 微软packages网站 手动下载最新的 1.4.1 版本 SDK 安装包： libk4a1.4_1.4.1_amd64.deb 、 libk4a1.4-dev_1.4.1_amd64.deb 、 k4a-tools_1.4.1_amd64.deb。本文档为方便起见，直接使用 wget 命令进行下载，下载完成后依次进行安装：

cd ~/Downloads
wget https://packages.microsoft.com/ubuntu/18.04/prod/pool/main/libk/libk4a1.4/libk4a1.4_1.4.1_amd64.deb
wget https://packages.microsoft.com/ubuntu/18.04/prod/pool/main/libk/libk4a1.4-dev/libk4a1.4-dev_1.4.1_amd64.deb
wget https://packages.microsoft.com/ubuntu/18.04/prod/pool/main/k/k4a-tools/k4a-tools_1.4.1_amd64.deb
sudo dpkg -i libk4a1.4_1.4.1_amd64.deb
sudo dpkg -i libk4a1.4-dev_1.4.1_amd64.deb
sudo dpkg -i k4a-tools_1.4.1_amd64.deb

注意，为了在设备上无需成为“root”用户即可使用 Azure Kinect SDK，需要设置 udev 规则。设置命令如下：

cd ~
wget https://github.com/microsoft/Azure-Kinect-Sensor-SDK/raw/develop/scripts/99-k4a.rules
sudo mv ~/99-k4a.rules /etc/udev/rules.d/#分离并重新连接 Azure Kinect 设备（如果在此过程中已连接）

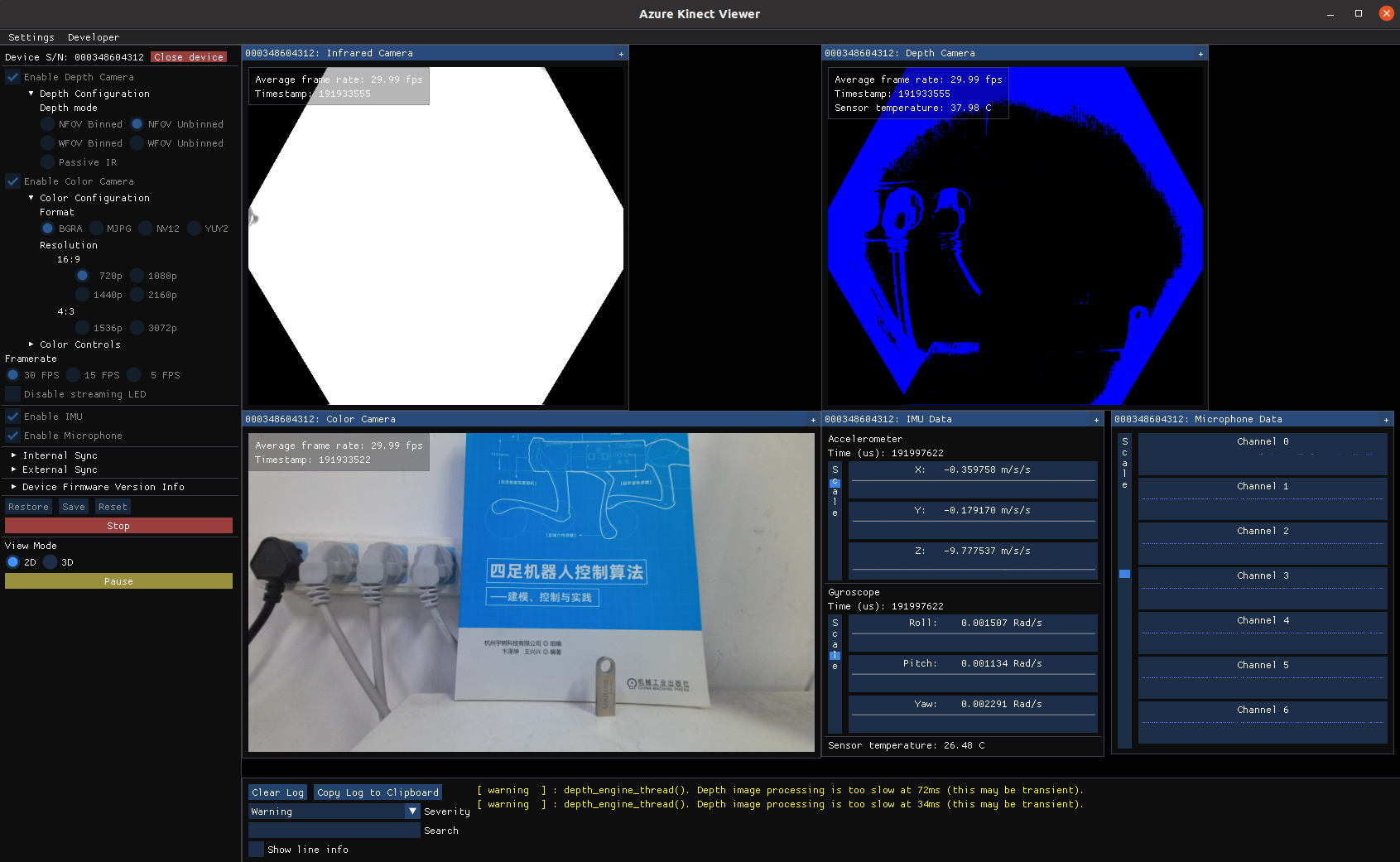

此步骤完成并连接相机硬件设备后，使用下述命令可打开 Azure Kinect 相机的图像可视化界面：

k4aviewer

效果如下图所示：

2. 身体跟踪 SDK

本例程在 Ubuntu 20.04 操作系统上进行测试。开发者可在可在微软 packages 网站手动下载最新的1.1.2版本安装包： libk4abt1.1_1.1.2_amd64.deb 和 libk4abt1.1-dev_1.1.2_amd64.deb 。

若您使用的操作系统为 Ubuntu 18.04 ，可以切换到 /ubuntu/18.04/ 路径内下载对应安装包。

本文档为方便起见，直接使用 wget 命令进行下载，下载完成后依次进行安装：

#一些可能需要的依赖库
sudo apt-get install libxi-dev
sudo apt-get install libxinerama-dev
sudo apt-get install libxcursor-dev
sudo apt-get install libsoundio1
#开始安装身体跟踪库
cd ~/Downloads
wget https://packages.microsoft.com/ubuntu/20.04/prod/pool/main/libk/libk4abt1.1/libk4abt1.1_1.1.2_amd64.deb
wget https://packages.microsoft.com/ubuntu/20.04/prod/pool/main/libk/libk4abt1.1-dev/libk4abt1.1-dev_1.1.2_amd64.deb
sudo dpkg -i libk4abt1.1_1.1.2_amd64.deb
sudo dpkg -i libk4abt1.1-dev_1.1.2_amd64.deb
#完成后可通过 locate 命令检查路径中是否存在cmake配置文件
locate k4abtConfig.cmake
#成功安装的输出结果如下

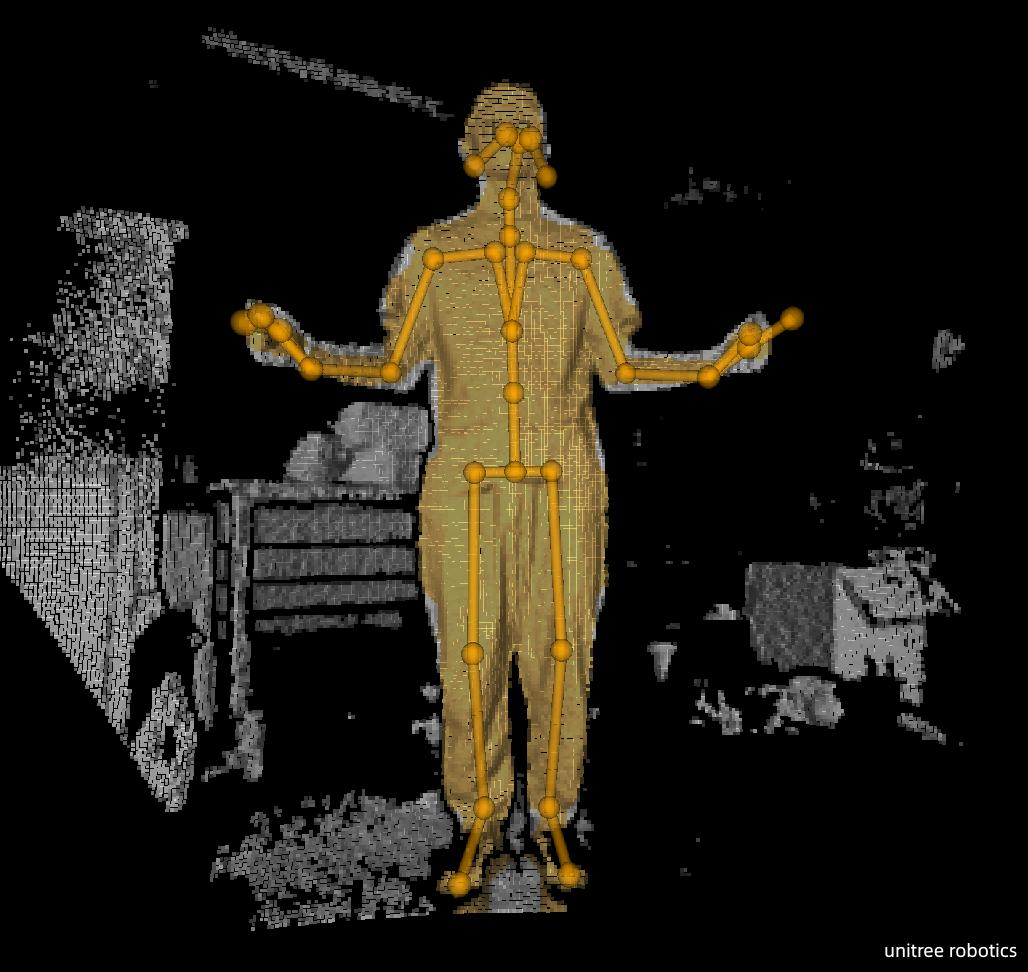

完成上述步骤，通过 USB3.0 接口与线缆连接相机设备，使用下述命令可打开 Azure Kinect 相机的身体跟踪可视化界面。

k4abt_simple_3d_viewer

可视化界面内输入 h 键，命令行即可输出使用帮助信息

3. 固件版本（可选）

本例程所使用的 Azure Kinect DK 深度相机固件版本：

#注：直接输入AzureKinectFirmwareTool命令可查看命令使用信息，
AzureKinectFirmwareTool -q
#下方为命令输出信息
== Azure Kinect DK Firmware Tool ==
Device Serial Number: 000348604312
Current Firmware Versions:
  RGB camera firmware:      1.6.110
  Depth camera firmware:    1.6.80
  Depth config file:        6109.7
  Audio firmware:           1.6.14
  Build Config:             Production
  Certificate Type:         Microsoft

若您想更新相机设备到最新固件版本，可参考以下步骤：

#在官方仓库（
cd ~/Downloads
wget
#在设备连接的情况下，使用AzureKinectFirmwareTool命令加载二进制文件以更新设备固件
AzureKinectFirmwareTool -u AzureKinectDK_Fw_1.6.110080014.bin

更多信息，请参考 Update Azure Kinect DK firmware。

开发环境配置

• 例程代码：本例程代码修改继承自 Azure Kinect DK Code Samples 。

• Mujoco：本例程使用 Mujoco 物理引擎进行仿真测试，其版本号为 3.1.5。为方便起见，Mujoco 的仓库文件已经放置于本例程 src/mujoco-3.1.5 目录下，无需开发者手动下载。

• 模型文件：Mujoco 仿真环境需要的人形机器人 H1 相关的 XML 模型文件，已经放置于本例程 src/unitree_h1 目录下，无需开发者手动下载。

如果开发者想使用 Mujoco 可视化解析该模型文件以便进行研究，可按以下命令进行操作：

# 安装 python 版本 mujoco
pip install mujoco
# 打开 mujoco 可视化器
python -m mujoco.viewer

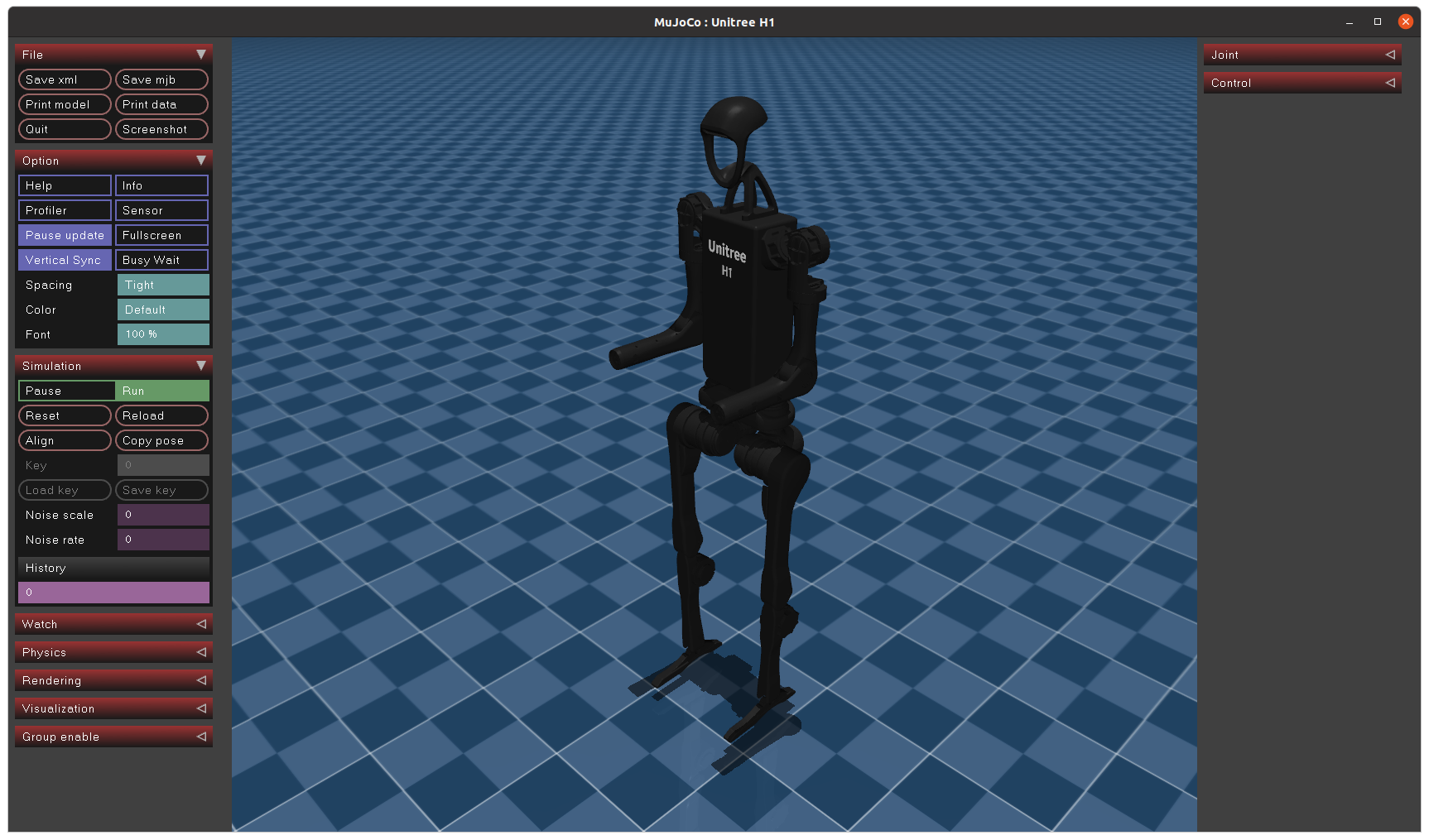

用鼠标将 MJCF 模型文件 ( 即 src/unitree_h1/mjcf/scene.xml ) 拖入 MuJoCo Viewer 窗口后，效果如下图所示：

本例程使用 CMake +  ninja 方式构建工程，所以在安装 CMake 的基础上还要安装 ninja，可按以下命令进行操作：

sudo apt-get install build-essential
sudo apt-get install cmake
sudo apt-get install ninja-build

另外还需要安装  Eigen3 库来处理一些数学计算

sudo apt install libeigen3-dev

例程构建

克隆本例程仓库，然后编译：

cd ~
git clone
cd kinect_teleoperate
mkdir build
cd build
cmake .. -GNinja
#使用ninja编译程序
ninja

成功进行编译后，在 build 目录下可以找到生成的程序可执行文件  kinect_teleoperate

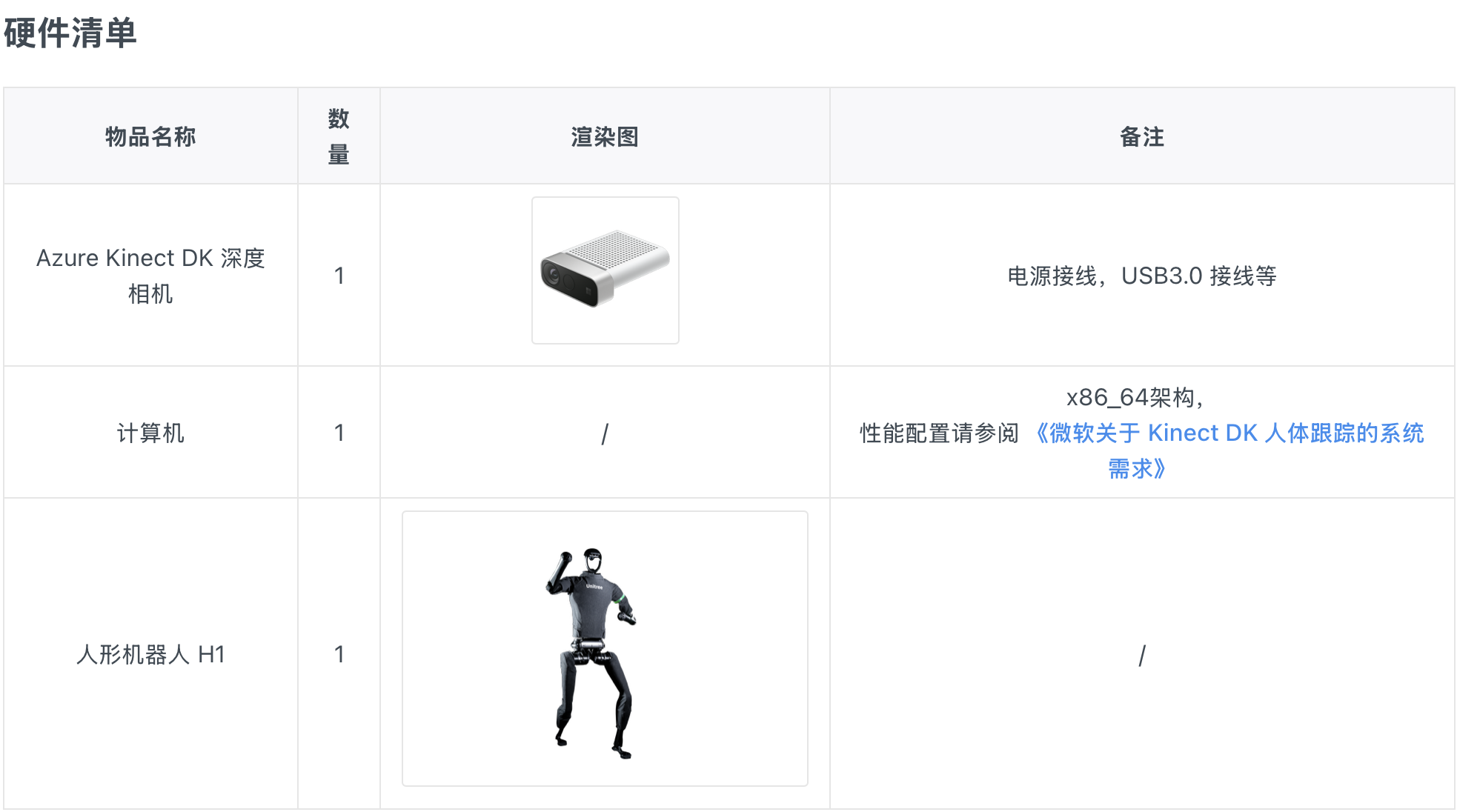

【主要仪器设备 】

设备摆放要求

1. 如果使用真实设备进行遥操模式，需确保人形机器人 H1 的硬件活动范围内不会碰撞到人或其他物品，以免发生意外；

2. 确保 Azure Kinect DK 深度相机正面朝上、水平放置于桌面，镜头前无任何遮挡，其视角可以完整扫描到整个人体范围并识别出所有骨骼点；

3. 操作人员在人形机器人 H1 斜后方45°的安全距离范围内站立，并正面朝向深度相机镜头（位置保证能实时观察遥操作执行情况即可）；

【实验项目设置 】

启动程序

在 kinect_teleoperate/build 路径下启动遥操作可执行程序：

./kinect_teleoperate#以下为程序执行后的输出信息
 Basic Navigation:

 Rotate: Rotate the camera by moving the mouse while holding mouse left button
 Pan: Translate the scene by holding Ctrl key and drag the scene with mouse left button
 Zoom in/out: Move closer/farther away from the scene center by scrolling the mouse scroll wheel
 Select Center: Center the scene based on a detected joint by right clicking the joint with mouse

 Key Shortcuts

 ESC: quit
 h: help
 b: body visualization mode
 k: 3d window layout

control loop start...
MujocoRender loop start...
KinectRender loop start...

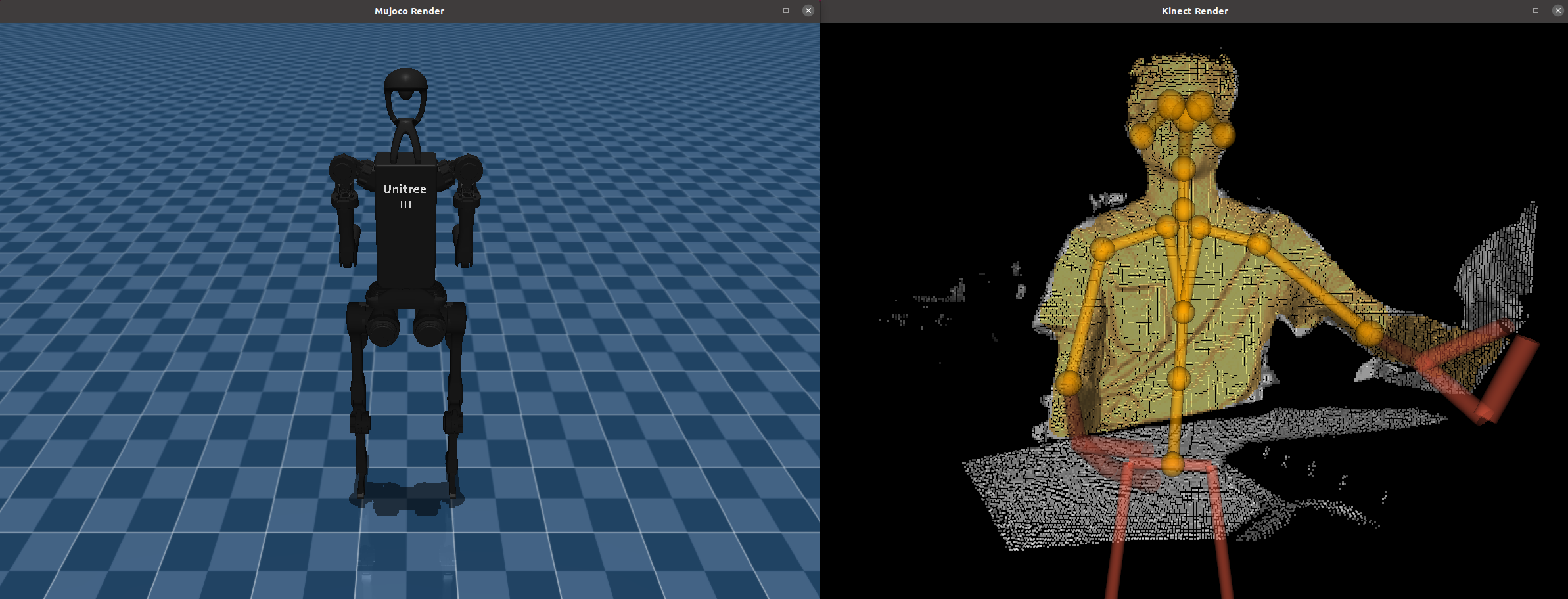

程序启动后，桌面弹出两个可视化窗口，如下图所示：

唤醒动作

如果在毫无准备的情况下立即执行遥操作功能，可能会带来意外和危险。为避免发生这种情况，程序启动后需要相应的唤醒动作来启动和停止遥操作功能。

• 唤醒动作描述：遥操作人员在面朝 Azure Kinect DK 相机后呈自然站立姿势，上臂自然下垂、前臂朝向身前且与上臂呈约 90 度夹角的垂直姿态，在此状态下保持数秒钟便可切换遥操作启动或停止状态。

• 唤醒动作示意图：

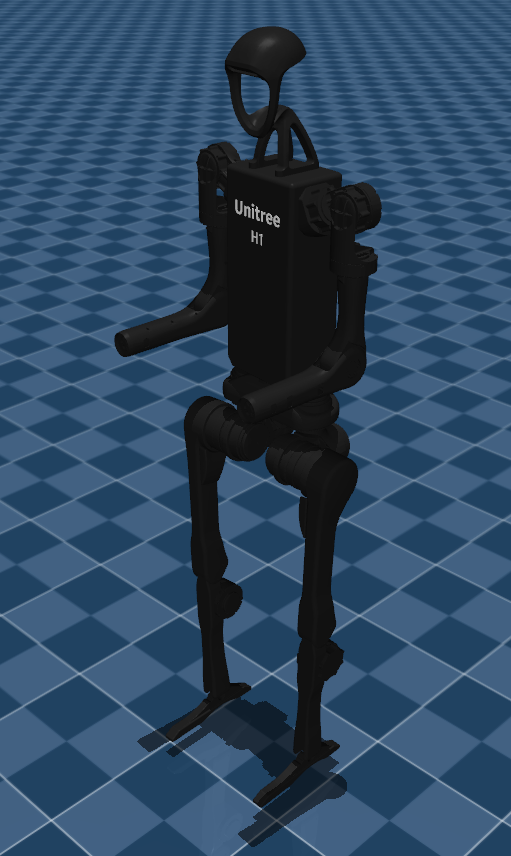

唤醒动作示意图（左图：真人演示；右图：仿真演示）

当程序成功识别唤醒动作，并在命令行终端输出 START. 时功能便已开启，此时可以进行遥操作。
当再一次做出唤醒动作并成功识别后，命令行终端便输出 END. ，此时遥操作功能禁止。

代码目录

下方着重介绍与 Unitree Robot 遥操作功能相关的文件目录

├── CMakeLists.txt       cmake配置文件
├── lib                  kinect 相关库文件备份
└── src                  源代码主目录
    ├── CMakeLists.txt
    ├──            glfw 等第三方库
    ├── kinect_teleoperate_robot
    │   ├── CMakeLists.txt       cmake配置文件
    │   ├── include
    │   │   ├── jointRetargeting.hpp 关节映射头文件
    │   │   ├── math_tool.hpp        数学工具
    │   │   └── StartEndPoseDetector.hpp 唤醒动作检测代码
    │   └── main.cpp                 主程序代码
    ├── mujoco-3.1.5                 mujoco库
    ├── sample_helper_includes
    ├── sample_helper_libs
    ├── unitree_g1                   Unitree g1 URDF
    └── unitree_h1                   Unitree h1 URDF

注意事项

1.请务必按照本文档的要求安装硬件设备、连接线缆；

2.在遥操过程中，请务必避免遥操作时机器人双臂的活动轨迹重合导致的碰撞！确保机器人硬件活动范围内不会碰撞到人或其他物品，以免发生意外；

3.在使用例程时，必须确保输入的参数和操作流程是正确的；

4.机器人在运行过程中会产生热量，在运行或刚停止时，请不要触摸电机关节部位；

5.例程使用结束后，请务必关闭例程并断电；

FAQ

Q: 只能控制双手臂共 8 个自由度吗？
A: 本例程代码中还包括躯干转动角度以及双手张开闭合状态检测，但它们的跟踪稳定性较差。所以此部分功能的代码在工程中已经被注释禁用，仅供感兴趣用户进行参考。由于 Kinect SDK 跟踪人体骨骼点的各方面限制，因此该功能可能难以扩展到 7 自由度手臂。

Q: 其他相机可以吗？
A: 奥比中光的 Kinect 替代相机从理论上来说也可以。详情请查看 奥比中光Femto Bolt 。

Q: 其他人形机器人可以使用该例程吗？
A: Unitree G1 也可以使用。仿真代码已经加入工程，通过宏定义 #define Control_G1 true 开启（注意此时 H1 控制宏定义应设置为关闭 #define Control_H1 false ）。

Q: Kinect 相机前有多个人会发生什么？
A: 本例程中只会跟踪离相机最近的人的操作。
